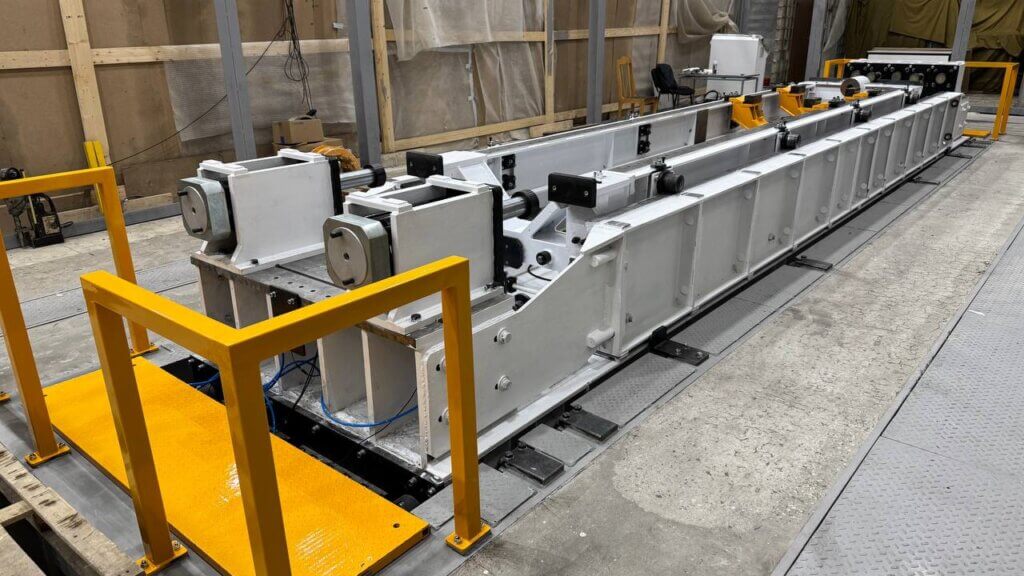

Стенды предназначены для испытания изделий в нормированном поле одиночных ударных ускорений. Стенды воспроизводят ударные ускорения в горизонтальной плоскости по одной координате при прямом и обратном ударах без переустановки изделия.
Технические характеристики стенда СОУГ2000
| Наименование технической характеристики | Значение параметра |
|---|---|
| Диапазон воспроизводимых ускорений, g | -5÷ 65 |
| Погрешность воспроизведения пикового ударного ускорения, %, не более | ± 15 |
| Диапазон воспроизводимых длительностей, мс | 10÷ 40 |
| Форма ударного импульса | близкая к полусинусу, искаженный полусинус |
| Масса испытуемого объекта с оснасткой, кг, не более | 2500 |
| Габаритный размер каретки, длина × ширина × высота, мм | 6270*1420*570 |
| Формирователи импульсов | пневматические, полиуретановые, нетканые материалы |
| Тип подвески платформы, способ компенсации раскачки ударной машины | пневмогидравлическая |
| Давление в пневмосети высокого давления, МПа, не менее | 0,8 |
| Габаритные размеры ударной машины, длина × ширина × высота, мм, не более | 11190 × 2280 × 1700 |
| Масса ударной машины, кг, не более | 34000 |

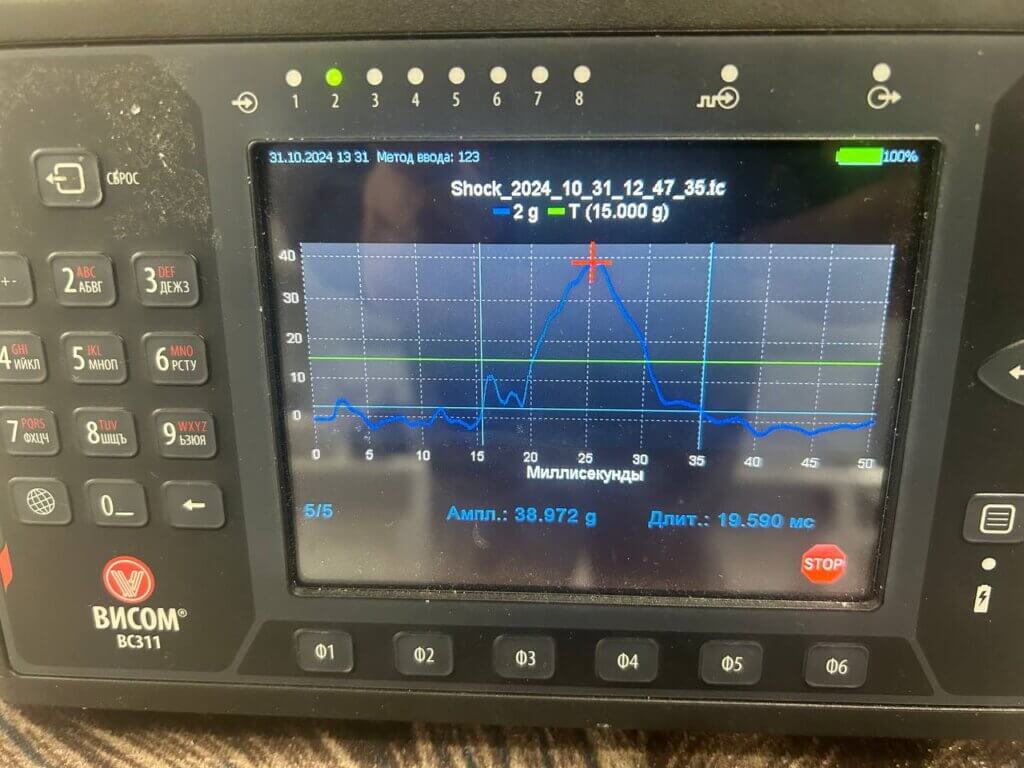

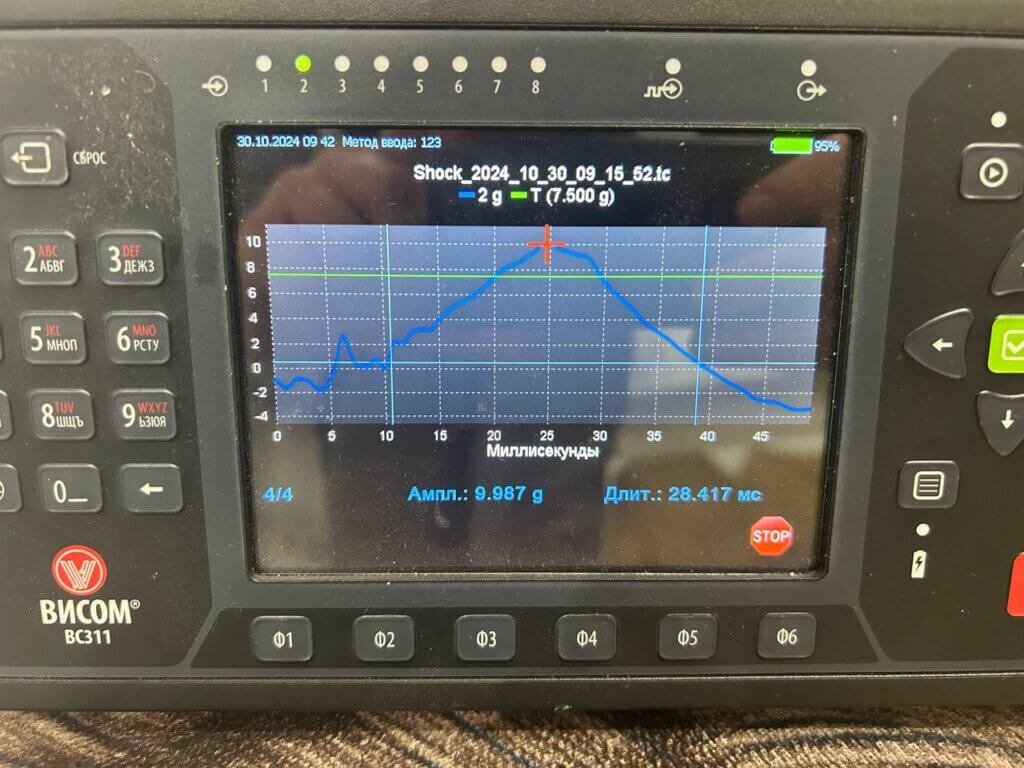

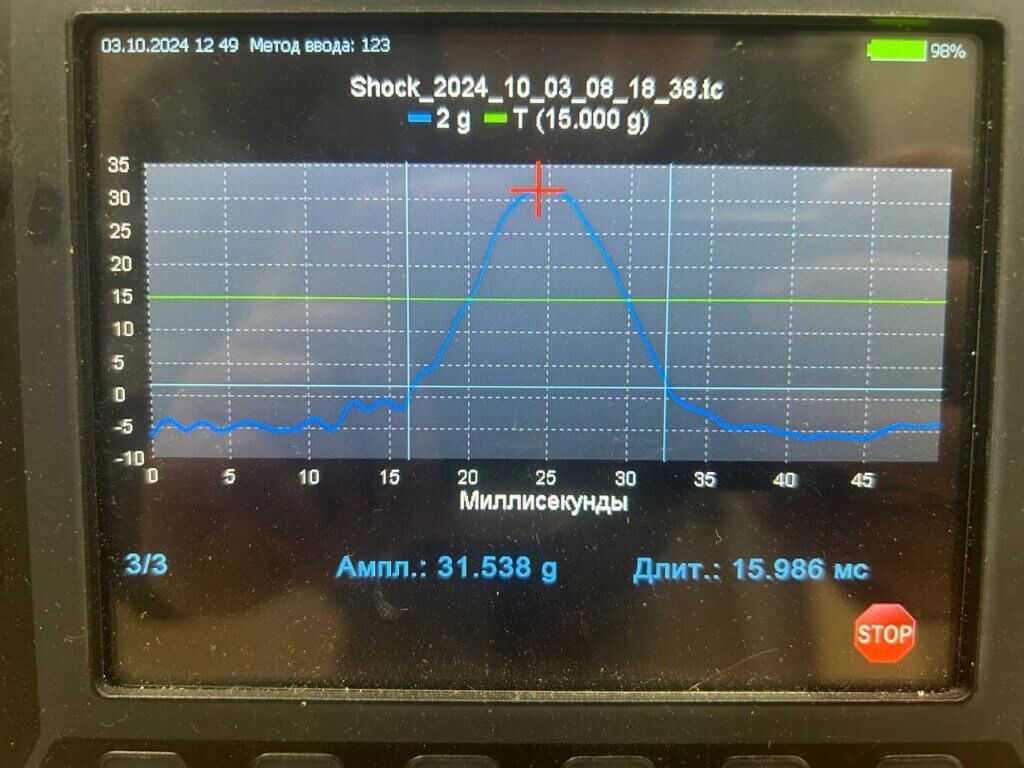

Ударные импульсы, полученные на СОУГ2000
